El rellotge de sol analemàtic del JBB

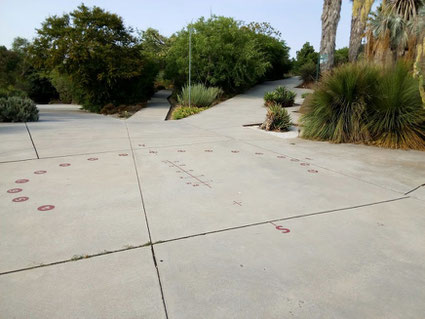

Aquest rellotge està format per dues escales , una horària i una de mesos de l’any. El rellotge està traçat sobre una el·lipse (el·lipse horària), determinada per un eix major de Est a Oest i un menor sobre el meridià N-S. Amb més de 5 metres de diam, està situat a la plaça de les Zones àrides del Jardí Botànic de Barcelona

Aquest rellotge té la característica de que és interactiu, la persona que es situa sobre el rellotge fa de gnòmon i la seva ombra marca l’hora solar.

Qui vol saber l’hora  s’ha de situar en el punt correcte, però sempre sobre la meridiana N-S amb els peus junts.

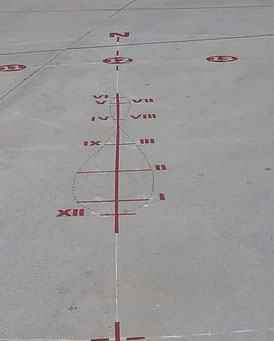

L’analema és la línia imaginària en forma de 8 o lemniscata, que descriu el sol sobre el cel si l’observem cada dia de l’any des del mateix lloc i a la mateixa hora solar. A la part superior trobem el solstici d’estiu (S.E.)21/6 i a la part posterior el solstici d’hivern 21/12(S.H). Proper al node d’encreuament de l’analema, es situen els dos equinoccis (EQ) el de primavera 21/3 i el de tardor 21/9

Per el mig  de l’analema hi passa la meridiana N-S





Per saber l’hora...pas a pas

L’observador ha de pensar en quina data i mes es troba.

La persona fa de gnòmon, la seva ombra, un cop situat sobre la meridiana en el punt corresponent de l’analema, marcarà l’hora solar.

S’ha  de situar perfectament vertical damunt el punt que hi ha més  a prop de la data del dia de l’observació. Si aixeca els braços millor: així augmenta la longitud de l’ombra. Cal posar els talons en el punt de la meridiana N-S on hi ha el mes d’observació. El punt correspon al dia 21 del mes corresponent, la persona es pot situar una mica més amunt o més avall depenent de si la data és entre el 1 i el 21  (més proper al mes anterior) o entre el 21 i el 31.(més proper al mes posterior)





Per saber quina hora és avui...un exemple

Suposem que avui és el 3 de Juliol a les 17,30h del nostre rellotge (hora oficial)

 Cal situar els talons sobre el punt corresponent a la data sobre l’analema. (recordar que cada divisoria correspon al 21 del mes. Per tant cal situar els peus en la zona aproximada al dia.)





Es llegeix l’hora que assenyala l’ombra damunt l’el·lipse, amb el màxim d’exactitud possible. Aquesta és l’hora solar al JBB. En aquest cas com són les 17,30h hora oficial el rellotge ha de marcar les 15,30h , perquè hi ha diferència horària d’estiu de 2h. (Veure ombra del cap)

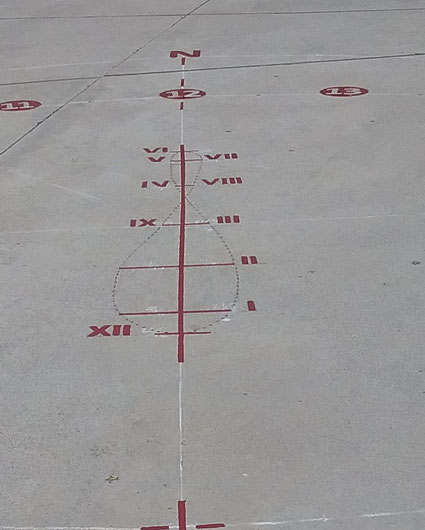

Tenim els peus sobre la meridiana en la divisió del mes de Juliol (VII) aprox al dia indicat. Divisió = 21 del mes.





Correccions per saber l'hora oficial...

Si voleu afinar els minuts...

Per saber quina és l’hora oficial (la del nostre rellotge mecànic o di-

gital) haurem de fer tres  petits càlculs o correccions:



· Correcció del fus horari- Si és en horari oficial d’hivern, sumar-hi una

hora. Si és horari oficial d’estiu, sumar-n’hi dues.



· Correcció de la longitud Restar 8 minuts , perquè al JBB  el Sol arriba

8 minuts abans que al meridià de Greenwich.

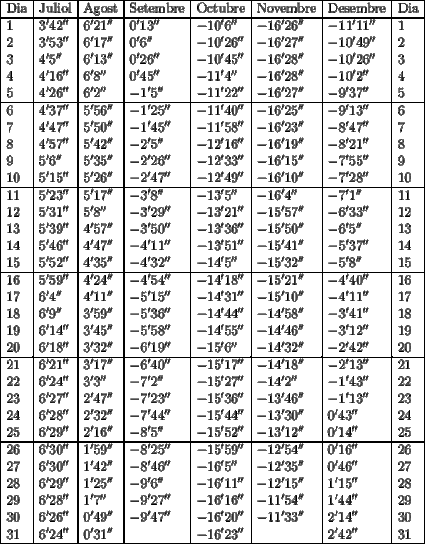

· Correcció de l’equació del temps. Sumar o restar uns minuts segons la

taula de l’analema (equació del temps). Es variable i pot anar entre  su-

mar alguns  minuts en dies de març, juliol, agost (dreta de l'analema)(el sol retarda el seu pas per la meridiana)  o restar alguns minuts en dies de abril, maig, juny novembre (esquerra de l'analema)(el sol avança el pas a la meridiana). Cal tenir a mà unes taules amb les dades de l’equació

del temps o un dibuix de l’analema...(veure taules)
